晶振常见的切割工艺有哪些

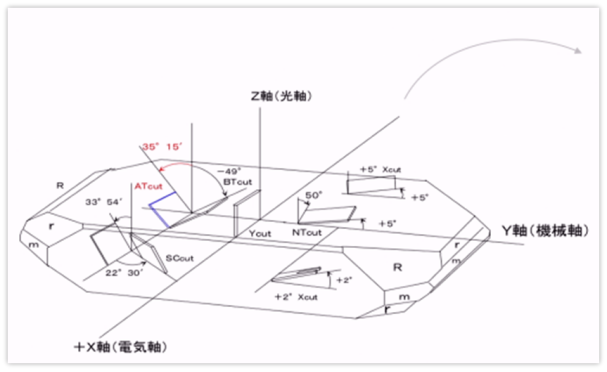

  就是对晶体坐标轴某种角度去切割。切型有非常多的种类，因为石英是各向异性的，所以不同的切型其物理性质不同。

  切面的方向与主轴的夹角对其性能很有重要的影响，比如频率稳定性、Q值、温度性能等。

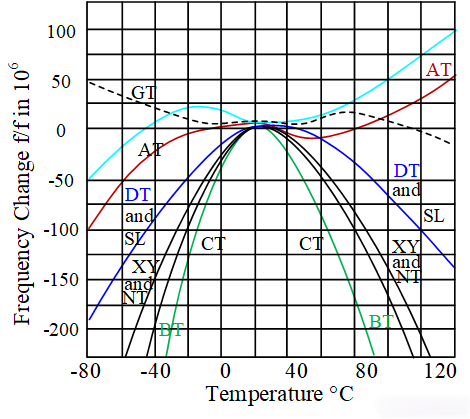

  AT切：是一种常见的石英晶体切割方式，其晶片频率温度特性等效于三次方程，具有频率高、频率范围宽、压电活力高、宽温度范围内（-40℃~85℃）频率温度特性好和易批量加工的特点。大多数都用在制造石英振荡器

  BT切：主要用来制造高频振荡器和滤波器，适用于需要高温稳定性的应用，如工业控制设备和航空电子设备。

  同种频率的晶振，AT切比BT切的温度系数要小，切片厚度要薄，但是Q值比BT切要低。

  SC切：在开机特性、短稳、长期老化、抗辐射等方面具有其它切型晶体无法比拟的优势，而高精密S切晶体谐振器技术含量高，对设计、制作工艺、制作经验等各方面都有很高的要求，大多数都用在高精度和高稳定性的应用，如精密计时器、通信设备中的参考振荡器、导航系统等。

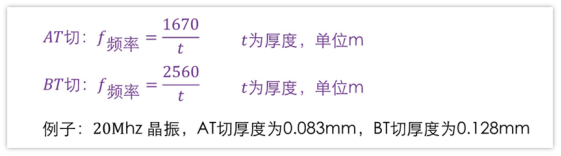

  k代表不同的切割方式系数（AT切为1670，BT切为2560），t代表厚度（单位：米），f代表频率（单位：赫兹）。公式如下：

  对于AT切，k=1670；对于BT切，k=2560。这样只必须了解到切割方式的厚度就可以直接计算出频率。

  SC切的计算公式与AT切和BT切不同，具体数值取决于具体的制造商和应用。假设SC切的系数为KSC(其中ksc应该要依据具体应用和制造商数据确定)，则公式为：

  晶振手册中也会给出晶振的切割类型，以下举例的是YSX321SL，切割方式是AT切。
